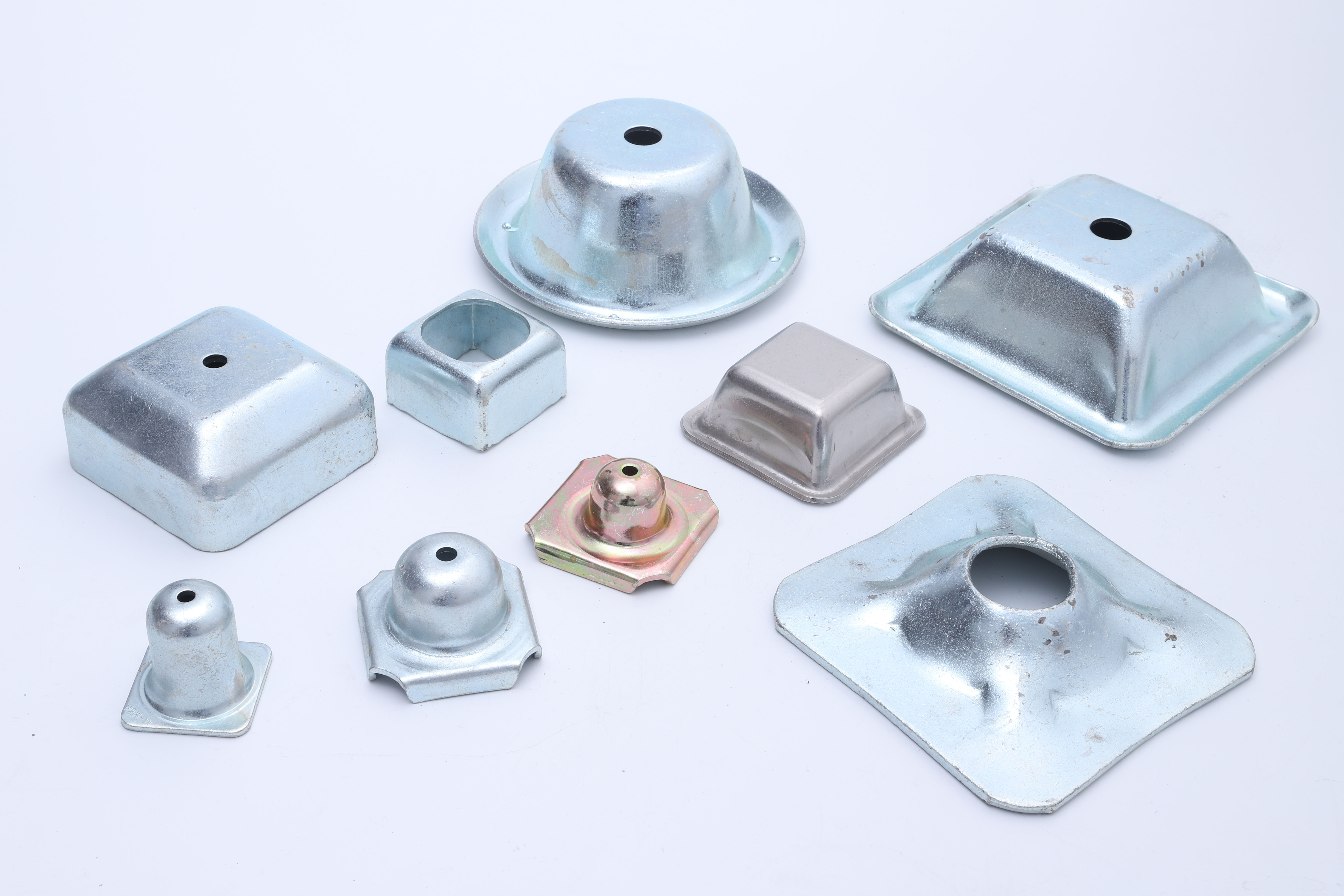

Do czego służą stopki paletowe i zatyczki do gniazdowania?

Stopki paletowe i zatyczki gniazdowe to dwa uzupełniające się elementy z tworzywa sztucznego stosowane głównie w paletach arkuszowych i paletach z płaskim pokładem w celu rozwiązania dwóch odrębnych, ale powiązanych problemów: stopy paletowe zapewniają prześwit niezbędny do wjazdu wózka widłowego i podnośnika paletowego , podczas Zatyczki gniazdowe umożliwiają kompaktowe układanie pustych palet wyposażonych w nóżki do przechowywania i logistyki zwrotów. Razem umożliwiają stworzenie lekkich, higienicznych i zajmujących mało miejsca systemów palet, które są szeroko stosowane w przetwórstwie spożywczym, farmaceutyce, dostawach części samochodowych i dystrybucji detalicznej.

Bez nóżek paletowych płaska paleta leży bezpośrednio na podłodze, bez szczeliny, w której można by wsunąć widły, co uniemożliwia obsługę mechaniczną. Bez zatyczek do zagnieżdżania palet wyposażonych w stopki nie można efektywnie układać w stosy, ponieważ stopy jednej palety opierają się na pokładzie palety znajdującej się poniżej, a nie łączą się ze sobą, marnując znaczną przestrzeń pionową w magazynie. Zrozumienie obu komponentów i sposobu ich współdziałania jest niezbędne dla każdego, kto określa lub obsługuje nowoczesny system palet.

Co to są stopy paletowe i jak działają?

Stopy palet — zwane także nogami palet lub wspornikami palet — to formowane plastikowe wkładki, które pasują do wstępnie uformowanych otworów w rogach (a czasem w środku) palety arkuszowej lub płaskiej plastikowej platformy paletowej. Po włożeniu wystają w dół z powierzchni palety, podnosząc platformę nad ziemię i tworząc szczelinę, która umożliwia wsunięcie się pod nią zębów wózka widłowego lub wideł paletowych i zaczepienie ładunku.

Standardowe wymiary i prześwit wideł

Stopy paletowe są dostępne w różnych wysokościach, aby sprostać wymaganiom wejściowym różnych urządzeń manipulacyjnych. Najczęściej spotykane wysokości to:

• 75 mm (3 cale) — minimalna wysokość odpowiednia dla ręcznych wózków paletowych na większości rynków; zapewnia odpowiedni prześwit wideł dla standardowych kół podnośnika paletowego i grubości wideł
• 100 mm (4 cale) — najczęściej stosowana wysokość; kompatybilny zarówno z wózkami widłowymi z przeciwwagą, jak i podnośnikami paletowymi, zapewniając wygodny margines wejścia wideł
• 150 mm (6 cali) — stosowane tam, gdzie wymagany jest większy prześwit, np. gdy koła podnośnika paletowego muszą poruszać się po nierównych podłogach lub gdy systemy pojazdów automatycznie prowadzonych (AGV) wymagają dodatkowego prześwitu na czujniki

Stopy palet są zwykle wykonane z polietylenu o dużej gęstości (HDPE) lub polipropylenu (PP), które zapewniają dobrą odporność na uderzenia, odporność chemiczną i zgodność z przepisami dotyczącymi kontaktu z żywnością. Stopki zatrzaskują się lub wciskają w otwory palety i w większości systemów można je zdemontować w celu czyszczenia lub wymiany bez użycia narzędzi.

Nośność i rola konstrukcyjna

Stopy paletowe to nie tylko przekładki – to elementy konstrukcyjne nośne. Stopy przenoszą cały ciężar palety i jej ładunku na podłogę poprzez stosunkowo niewielką powierzchnię styku, co oznacza, że ​​muszą być zaprojektowane tak, aby rozkładać obciążenie bez pękania lub deformacji w warunkach obciążenia dynamicznego i statycznego. Wysokiej jakości stopy paletowe są oceniane obciążenia statyczne od 1000 kg do 2000 kg na zestaw czterech stóp , a oceny dynamiczne (w transporcie) są zazwyczaj niższe – często 500 kg do 1000 kg — ze względu na obciążenia udarowe i wibracyjne występujące podczas transportu wózkiem widłowym i transportu pojazdu.

Wewnętrzna geometria stóp palet — zazwyczaj żebrowana lub kratowana, a nie pełna — została zaprojektowana tak, aby zmaksymalizować sztywność na jednostkę materiału, utrzymując lekkość elementu przy jednoczesnym zachowaniu wymaganej nośności. Solidne plastikowe nóżki o równoważnej pojemności byłyby znacznie cięższe i droższe w produkcji.

Co to są wtyczki gniazdowe i dlaczego są potrzebne?

Zatyczki gniazdujące — czasami nazywane zatyczkami do układania w stosy lub zatyczkami zapobiegającymi zagnieżdżaniu — to dodatkowe plastikowe wkładki, które pasują do górnej części otworu na stopę palety (ten sam otwór, w którym znajduje się stopa od dołu) i wystają w górę ponad powierzchnię pokładu palety. Ich celem jest przyjęcie stóp palety ułożonej bezpośrednio nad nimi, prowadzenie i umiejscowienie stóp górnej palety w taki sposób, aby stos był stabilny, a górne palety nie spoczywały po prostu na powierzchni palety znajdującej się poniżej.

Wyjaśnienie mechanizmu zagnieżdżania

W przypadku układania pustych palet ze stopami w stosy bez zatyczek do zagnieżdżania, stopy górnej palety spoczywają na płaskim pokładzie dolnej palety. Oznacza to, że każda paleta w stosie dodaje pełną wysokość stopy (np. 100 mm) do całkowitej wysokości stosu. Stos 10 palet ze stopami 100 mm będzie wynosił około Wysokość 1100 mm (wysokość jednej palety plus dziewięć dodatkowych wysokości stóp po 100 mm każda).

Po zainstalowaniu zatyczek zagnieżdżających stopy górnej palety umieszczają się w gniazdach wtyczek wystających ponad pokład dolnej palety. Stopy górnej palety skutecznie zagłębiają się w strefie otworów dolnej palety, zmniejszając przyrostową wysokość dodaną przez każdą ułożoną w stos paletę do około 25 do 40 mm zamiast pełnej wysokości stopy. Ten sam stos 10 palet z zatyczkami gniazdowymi może być tylko Wysokość od 500 do 600 mm —redukcja wysokości stosu o prawie 50%, co bezpośrednio przekłada się na oszczędność powierzchni magazynowej i poprawę efektywności transportu przy zwrocie pustych palet.

Korzyści związane ze stabilnością zatyczek gniazdowych

Oprócz oszczędności miejsca, wtyki gniazdowe poprawiają stabilność stosu. Kiedy stopy są umieszczane w gniazdach wtykowych, ułożone w stos palety są umieszczone względem siebie w sposób dodatni — nie mogą przesuwać się w bok bez pokonania mechanicznego zaczepienia stopy we wtyczce. Zmniejsza to ryzyko zawalenia się stosu podczas przenoszenia i transportu pustych palet, co ma istotne znaczenie dla bezpieczeństwa, gdy stosy zawierające od 15 do 20 pustych palet są przenoszone za pomocą wózka widłowego.

Kluczowe zastosowania w różnych branżach

Połączenie stopek paletowych i zatyczek do zagnieżdżania sprawia, że systemy palet arkuszowych są praktyczne w wielu wymagających środowiskach przemysłowych, w których konwencjonalne palety blokowe lub podłużnicowe mają ograniczenia.

Przetwarzanie żywności i łańcuch chłodniczy

W zakładach przetwórstwa spożywczego dominują płaskie palety z tworzywa sztucznego ze zdejmowanymi nóżkami i zatyczkami do gniazdowania, ponieważ ich gładkie, zamknięte powierzchnie nie mają szczelin umożliwiających siedlisko bakterii – co jest krytycznym wymogiem higieny. Stopy i zatyczki są równie łatwe w czyszczeniu: można je zdjąć z platformy paletowej, umyć osobno w zmywarkach przemysłowych i ponownie zamontować. Zgodność z normami bezpieczeństwa żywności, takimi jak HACCP i BRC, wymaga takiego poziomu możliwości czyszczenia ze wszystkich powierzchni mających kontakt z produktem, w tym z systemu palet.

Podczas przechowywania w chłodni elementy z tworzyw sztucznych zachowują swoje właściwości mechaniczne w temperaturach do -30°C w przeciwieństwie do palet drewnianych, które pochłaniają wilgoć, zamarzają i mogą pozostawiać drzazgi lub zanieczyszczać produkt w bardzo niskich temperaturach.

Logistyka farmaceutyczna i medyczna

Środowiska GMP (Dobra Praktyka Produkcyjna) wymagają palet, które nie pozostawiają cząstek, drzazg ani zanieczyszczeń i które można zweryfikować pod kątem czystości. Systemy palet z tworzywa sztucznego ze stopami i zatyczkami gniazdowymi spełniają te wymagania. Możliwość demontażu nóżek i zatyczek pozwala także na wymianę poszczególnych elementów w przypadku uszkodzenia, co pozwala uniknąć kosztów wymiany całej palety.

Części i produkcja samochodów

Motoryzacyjne łańcuchy dostaw wykorzystują palety arkuszowe o niestandardowych rozmiarach z precyzyjnie ustawionymi stopkami, aby stworzyć stabilne, powtarzalne pozycje załadunku komponentów przechodzących w procesach produkcyjnych JIT (dokładnie na czas). Spójna geometria plastikowych nóżek palet umożliwia zautomatyzowanym systemom manipulacyjnym — przenośnikom, pojazdom AGV i zrobotyzowanym stacjom kompletacji — współpracę z załadowanymi paletami w znanych, powtarzalnych pozycjach bez konieczności ręcznej regulacji.

Dystrybucja detaliczna i realizacja handlu elektronicznego

Centra dystrybucyjne o dużej objętości korzystają z kompaktowego zagnieżdżania pustych palet z zainstalowanymi zatyczkami, co zmniejsza powierzchnię podłogi i przestrzeń na przyczepie zajmowaną przez przechowywanie i zwrot pustych palet. W operacjach, które obsługują setki ruchów palet dziennie zmniejszenie wysokości stosu pustych palet o 40–50%, możliwe dzięki zatyczkom do zagnieżdżania, może zwolnić znaczącą powierzchnię magazynu i zmniejszyć liczbę ładunków na przyczepach wymaganych do zwrotu pustych palet.

Stopy paletowe a zatyczki do gniazdowania: porównanie ról i specyfikacji

Materiały i kwestie dotyczące zgodności

Specyfikacja materiałowa nóżek palet i zatyczek do gniazdowania to nie tylko kwestia wydajności – w branżach regulowanych to wymóg zgodności, który musi być udokumentowany i możliwy do sprawdzenia.

Zgodność z kontaktem z żywnością

Do stosowania w przetwórstwie żywności stopy palet i zatyczki muszą być wykonane z polimerów zgodnych z przepisami dotyczącymi kontaktu z żywnością. W Unii Europejskiej oznacza to zgodność z Rozporządzenie UE nr 10/2011 na tworzywach sztucznych mających kontakt z żywnością. W Stanach Zjednoczonych zgodność z FDA 21 CFR wymagane jest odpowiednie dla typu polimeru. Dostawcy powinni być w stanie dostarczyć dokumentację Deklaracji zgodności (DoC) dla każdego użytego materiału.

Odporność chemiczna

Zarówno HDPE, jak i PP zapewniają dobrą odporność na szeroką gamę środków chemicznych czyszczących, w tym detergenty alkaliczne, kwasy w umiarkowanych stężeniach i środki odkażające, takie jak rozcieńczone roztwory podchlorynu. Jednakże niektóre specjalistyczne środki czyszczące — szczególnie rozpuszczalniki lub utleniacze o wysokim stężeniu — mogą z czasem powodować degradację lub kruchość tych polimerów. Operatorzy powinni sprawdzić zgodność chemiczną określonych środków czyszczących stosowanych w ich zakładzie przed przyjęciem specyfikacji materiału stopek paletowych.

Kodowanie kolorami dla kontroli operacyjnej

Stopki paletowe i zatyczki gniazdowe są często dostarczane w określonych kolorach, aby wspierać zarządzanie operacyjne. Typowe zastosowania kodowania kolorami obejmują:

• Segregacja strefowa — różne kolory przypisane do nóżek używanych w strefach surowców, produkcji i wyrobów gotowych, aby zapobiec zanieczyszczeniu krzyżowemu palet pomiędzy obszarami o kontrolowanej higienie
• Identyfikacja nośności — kolor wskazujący wysokość znamionową lub nośność stopy, zmniejszający ryzyko nieprawidłowego użycia elementu w zastosowaniach wymagających dużych obciążeń
• Segregacja alergenów lub produktów — w zakładach spożywczych obsługujących produkty zawierające alergeny oznaczone kolorami elementy palet pomagają egzekwować protokoły fizycznej segregacji
• Widoczność komponentów — nóżki i zatyczki w jaskrawych kolorach są łatwiejsze do zlokalizowania podczas czyszczenia i ponownego montażu, co zmniejsza ryzyko błędów w ponownym montażu po umyciu

Operacyjny przebieg pracy: wspólne użycie nóżek i zatyczek

W praktyce stopki palety i zatyczki do zagnieżdżania są wymieniane podczas przemieszczania się palety w cyklu operacyjnym. Zrozumienie tego przepływu pracy wyjaśnia, dlaczego oba komponenty są konieczne i jak system działa jako całość.

1. Załadunek i wysyłka — Stopki paletowe są wkładane w otwory paletowe. Zatyczki gniazdowe (jeśli są zamontowane) są wyjmowane i przechowywane. Załadowana paleta stoi na nogach, a pod spodem znajduje się prześwit na widły, gotowa do transportu wózkiem widłowym lub podnośnikiem paletowym.
2. Przemieszczanie i składowanie w magazynie — Paleta ze stopami przemieszcza się po magazynie na urządzeniach przeładunkowych, jest umieszczana na regałach lub na podłodze i utrzymuje ładunek przez cały okres przechowywania.
3. Dostawa do klienta — Załadowana paleta jest transportowana i dostarczana. U Klienta następuje rozładunek towaru z palety.
4. Przygotowanie do powrotu — Z pustych palet usuwa się nóżki i w ich miejsce umieszcza się zatyczki gniazdowe (lub nóżki pozostawia się i palety wsuwa się stopą w zatyczkę, jeśli system jest do tego przeznaczony). Puste palety są układane kompaktowo w celu zwrotu.
5. Transport powrotny i składowanie — Zagnieżdżone puste palety zajmują znacznie mniej miejsca w przyczepie i magazynie, co zmniejsza koszty logistyki zwrotów.
6. Czyszczenie i ponowne uruchomienie — Zwrócone palety, stopy i zatyczki są myte, sprawdzane pod kątem uszkodzeń i ponownie składane do następnego cyklu wysyłki.

Cykl ten pokazuje, że oba elementy są integralną częścią wydajnego systemu zarządzania paletami – żaden z nich nie jest opcjonalny, jeśli system ma w pełni wykorzystać korzyści w zakresie wydajności i higieny.

Wybór odpowiednich stóp paletowych i zatyczek do zagnieżdżania

Prawidłowa specyfikacja stopek paletowych i zatyczek gniazdowych wymaga dopasowania kilku parametrów do środowiska operacyjnego i sprzętu manipulacyjnego. Kluczowe kryteria wyboru obejmują:

Wymagania dotyczące wysokości stopy i dostępu do wideł

Zmierz grubość wideł i wysokość kół wózków paletowych i wózków widłowych używanych w obiekcie. Wysokość stopy palety musi przekraczać maksymalną wysokość wideł lub kół o bezpieczny margines – przynajmniej zazwyczaj Prześwit 20 do 30 mm nad najwyższym elementem, który musi przejść pod paletą podczas wjazdu. Określenie zbyt krótkich nóżek powoduje, że widły zabrudzą platformę paletową podczas wjazdu, powodując uszkodzenia i trudności w obsłudze.

Ocena obciążenia

Nośność statyczna i dynamiczna wybranych stóp musi przekraczać maksymalne przewidywane obciążenie palety, z uwzględnieniem marginesu bezpieczeństwa. Większość dostawców udostępnia dane dotyczące nośności dla warunków statycznych (magazynowanie stacjonarne), dynamicznych (transport wózkiem widłowym) i składowania (skoncentrowany załadunek punktowy przez zęby wideł) – wszystkie trzy należy zweryfikować pod kątem zamierzonego przypadku użycia.

Kompatybilność przysłony

Stopki paletowe i zaślepki projektowane są pod konkretne wymiary i profile otworów paletowych. Nie ma uniwersalnego standardu: stopy z jednego systemu paletowego niekoniecznie będą pasować do otworów w palecie innego producenta. Zawsze sprawdzaj zgodność wymiarową z konkretnym używanym pokładem paletowym przed zamówieniem komponentów w ilościach.

Zakres temperatur

Sprawdź zakres temperatur pracy wybranego polimeru. Standardowe nóżki z HDPE i PP nadają się do temperatur od ok -30°C do 60°C , obejmujący większość zastosowań związanych z przechowywaniem w chłodniach i dystrybucją w temperaturze otoczenia. Zastosowania wysokotemperaturowe (np. obszary po myciu lub ogrzewane strefy produkcyjne) mogą wymagać specjalistycznych materiałów.

Typowe problemy i sposoby ich uniknięcia

Stopy paletowe i systemy wtyczek gniazdowych są niezawodne, jeśli są prawidłowo dobrane i konserwowane, ale w przypadku przeoczenia kluczowych czynników może pojawić się kilka typowych problemów operacyjnych:

• Stopa pęka pod obciążeniem — Spowodowane przekroczeniem nośności znamionowej, zazwyczaj podczas ładowania cięższych produktów do systemu przeznaczonego dla lżejszych produktów. Rozwiąż problem, przechodząc na stopy o wyższym obciążeniu lub redystrybuując obciążenie na dodatkowe pozycje stóp.
• Stopy nie są bezpiecznie zamocowane w otworach — Występuje, gdy stopki zużywają się lub otwory palety odkształcają się z biegiem czasu, zmniejszając połączenie wciskowe. Regularnie sprawdzaj stopy i otwory; niezwłocznie wymieniaj zużyte elementy, aby zapobiec wypadaniu nóżek podczas obsługi.
• Wtyki zagnieżdżające utracone podczas operacji — Wtyczki wyjęte w celu załadunku często są gubione. Wprowadź określone miejsce przechowywania wtyczek, gdy nie są one zamontowane na paletach, i uwzględnij zapasy wtyczek w rutynowych audytach grup palet.
• Kruchość na skutek narażenia chemicznego — Stosowanie środków czyszczących niekompatybilnych z HDPE lub PP powoduje pękanie powierzchni i ewentualne uszkodzenie konstrukcji. Co roku sprawdzaj zgodność środków chemicznych do czyszczenia, szczególnie w przypadku zmiany protokołów czyszczenia obiektu.
• Nieprawidłowa wysokość stopy powodująca zabrudzenie wideł — Najczęściej ma to miejsce, gdy zakład zmienia sprzęt do obsługi (np. wprowadza nowy model podnośnika paletowego z większymi kołami) bez ponownej oceny wymagań dotyczących wysokości stóp. Przy każdej zmianie sprzętu do obsługi należy przeglądać specyfikacje dotyczące wysokości stopy.
