Jakie są typowe wady i rozwiązania dotyczące giętych części metalowych?

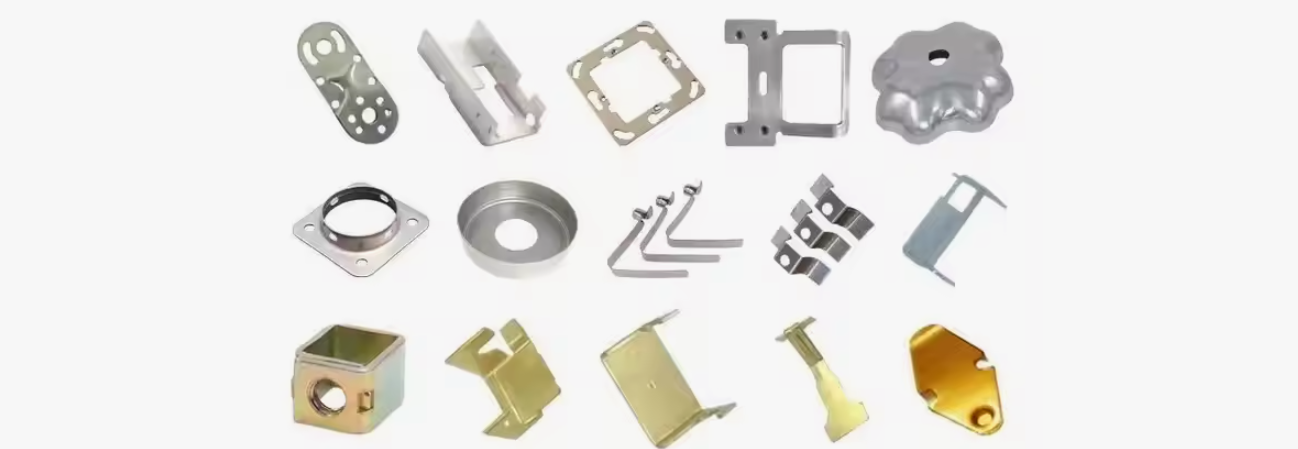

Metalowe części do gięcia są szeroko stosowane w różnych gałęziach przemysłu, takich jak motoryzacja, lotnictwo, budownictwo i elektronika.  Formuje się je w określone kształty i funkcje poprzez mechaniczne zginanie podczas procesu produkcyjnego. Jednak w rzeczywistej produkcji metalowe części do gięcia często napotykają różne defekty, które wpływają na ich jakość, wydajność i żywotność. W tym artykule przedstawiono typowe wady gięcia metalowych części i zaproponowano odpowiednie rozwiązania, które pomogą producentom poprawić wydajność produkcji i jakość części.

1. Pękanie zginające
Przyczyny usterek:
Niewłaściwy dobór materiału: Jeśli materiał metalowy ma słabą plastyczność lub jest zbyt twardy, podczas procesu gięcia może wystąpić pękanie.
Zbyt mały kąt zgięcia: Podczas procesu gięcia mały kąt lub promień gięcia może łatwo spowodować nadmierne naprężenia wewnętrzne w materiale, prowadzące do pęknięć.
Nierównomierny rozkład naprężeń: Jeśli rozkład naprężeń podczas procesu zginania jest nierównomierny, naprężenia w niektórych częściach mogą przekroczyć nośność materiału, powodując lokalne pęknięcia.

Rozwiązania:
Wybierz odpowiednie materiały: W oparciu o wymagania projektowe części wybierz materiały o dobrej ciągliwości i niższej twardości, unikając stosowania kruchych metali.
Zoptymalizuj promień gięcia: Zwiększając promień gięcia lub dostosowując kąt gięcia, zmniejsz koncentrację naprężeń wewnątrz materiału i zapobiegnij pękaniu.
Obróbka podgrzewania wstępnego: W przypadku niektórych twardszych materiałów metalowych odpowiednia obróbka podgrzewania wstępnego może poprawić ich ciągliwość i zmniejszyć ryzyko pękania.

2. Marszczenie powierzchni
Przyczyny usterek:
Nadmierne zginanie: Podczas gięcia pod dużym kątem łatwo powstają zmarszczki na powierzchni metalu, szczególnie w przypadku cienkiej blachy.
Nierównomierny rozkład nacisku: Jeśli nacisk wywierany podczas procesu gięcia jest nierówny, może to również powodować zmarszczki na powierzchni miejscowych obszarów.
Wady powierzchni materiału: Jeśli powierzchnia metalu ma defekty lub zadrapania, zginanie zaostrza powstawanie zmarszczek.

Rozwiązania:
Dostosuj parametry gięcia: Unikaj nadmiernego zginania i upewnij się, że kąt i promień gięcia są odpowiednie. Aby zapewnić równomierne przyłożenie nacisku, należy używać odpowiednich giętarek i narzędzi.
Zastosuj proces pogrubiania: W przypadku cienkiej blachy można zastosować proces pogrubienia przed produkcją, aby zmniejszyć zmarszczki spowodowane lokalnym rozciąganiem podczas procesu zginania. Obróbka powierzchniowa: Optymalizując metody obróbki powierzchni materiału, zmniejsza się defekty powierzchni, zmniejszając ryzyko marszczenia.

3. Gięcie i wypaczanie
Przyczyny wad:
Nierównomierne nagrzewanie: Jeśli rozkład temperatury metalu podczas procesu nagrzewania jest nierównomierny, może to prowadzić do wypaczenia części po zgięciu.
Nierównomierne naprężenie podczas zginania: Nierównomierny rozkład sił zewnętrznych na metalu podczas zginania może również prowadzić do wypaczenia po zgięciu.
Nierówna grubość materiału: Jeśli grubość blachy jest niespójna, grubsze części są bardziej podatne na większe naprężenia podczas zginania, co prowadzi do wypaczenia.

Rozwiązania:
Równomierne ogrzewanie: Upewnij się, że rozkład temperatury materiału metalowego jest równomierny podczas procesu nagrzewania, aby uniknąć deformacji spowodowanych lokalnym przegrzaniem lub przechłodzeniem.
Zoptymalizowany projekt naprężeń: Poprawiając proces gięcia, należy zapewnić równomierne naprężenia podczas zginania, zwłaszcza przy zginaniu wielopunktowym, i starać się unikać nadmiernych naprężeń lokalnych.
Korekcja wypaczenia po zgięciu: Po zgięciu korektę można przeprowadzić poprzez procesy korekcyjne, takie jak gięcie odwrotne lub użycie prostownicy.

4. Odchylenie wymiarowe
Przyczyny wad:
Niewystarczająca dokładność sprzętu: Niewystarczająca dokładność lub niewłaściwa regulacja sprzętu do gięcia może łatwo prowadzić do odchyleń wymiarowych giętych części.
Zużycie formy: Zużycie formy podczas użytkowania będzie miało wpływ na dokładność części, czego skutkiem będą wymiary niespełniające wymagań.
Odzysk elastyczny materiału: Metale, zwłaszcza stal o wysokiej wytrzymałości, charakteryzują się pewnym stopniem powrotu sprężystego po zgięciu, co może prowadzić do odchyleń w kącie zgięcia i wymiarach.

Rozwiązania:
Regularna kalibracja sprzętu: Upewnij się, że sprzęt do gięcia jest regularnie sprawdzany i kalibrowany, aby zagwarantować jego dokładność.
Używaj form o wysokiej precyzji: Podczas projektowania i produkcji form należy zapewnić wysoką precyzję form, aby uniknąć odchyleń wymiarowych części spowodowanych zużyciem.
Oszacuj powrót sprężysty: Weź pod uwagę efekt powrotu sprężystego metalu na etapie projektowania i dokonaj odpowiednich korekt wymiarowych w oparciu o współczynnik powrotu różnych materiałów.

5. Powierzchniowe rysy i wgniecenia
Przyczyny wad:
Niewłaściwa obsługa: Niewłaściwa obsługa podczas procesu gięcia, taka jak niedokładne ustawienie formy lub niepewne mocowanie, może prowadzić do zadrapań lub wgnieceń na metalowej powierzchni.
Nadmierna siła uderzenia: Nadmierna siła uderzenia lub niestabilna praca podczas procesu gięcia może spowodować wgniecenia na powierzchni części. Obecność zanieczyszczeń: Jeśli powierzchnie stołu warsztatowego, narzędzi, form itp. są pokryte plamami oleju, wiórami metalowymi lub innymi ciałami obcymi, może to łatwo spowodować zadrapania metalowej powierzchni podczas zginania.

Rozwiązania:
Optymalizuj parametry procesu: Dostosuj ciśnienie i prędkość gięcia, aby uniknąć nadmiernej siły uderzenia, która może spowodować uszkodzenie powierzchni.
Oczyść środowisko pracy: Utrzymuj sprzęt i środowisko pracy w czystości, aby mieć pewność, że powierzchnie części i form są wolne od zanieczyszczeń.
Wzmocnij szkolenie operacyjne: Zapewnij operatorom szkolenie, aby uniknąć zadrapań i wgnieceń podczas pracy.

6. Zmęczenie i pękanie metalu
Przyczyny wad:
Nadmierne zginanie: Po wielokrotnym zginaniu, zwłaszcza po powtarzanych cyklach zginania, materiały metalowe mogą ulegać zmęczeniu metalu, co prowadzi do pęknięć.
Nadmierne rozciąganie: Jeśli podczas procesu zginania część metalu zostanie nadmiernie rozciągnięta, może to doprowadzić do powstania mikropęknięć, a w efekcie do pęknięć.

Rozwiązania:
Unikaj nadmiernego zginania: Na etapie projektowania upewnij się, że kąt i promień zgięcia są odpowiednie, aby uniknąć przekroczenia dopuszczalnego limitu zginania metalu.
Wybierz odpowiednie materiały: W przypadku części wymagających wielokrotnego zginania wybierz materiały metalowe o dobrej odporności zmęczeniowej.
Wykonaj obróbkę końcową: Wygięte części metalowe można poddać obróbce cieplnej lub utwardzaniu powierzchniowemu, aby poprawić ich odporność na zmęczenie i trwałość.

Metalowe części gięte mogą napotkać różne defekty w procesie produkcyjnym. Wady te nie tylko wpływają na działanie i jakość części, ale mogą również prowadzić do złomowania produktu i zmniejszenia wydajności produkcji. Racjonalnie dobierając materiały, optymalizując projekt procesu, poprawiając dokładność sprzętu i wzmacniając kontrolę operacyjną, można skutecznie uniknąć tych defektów lub je ograniczyć.
